多模机械光开关
多模机械光开关

多模机械光开关

机械光开关是新一代的关键器件,具有低插损,对环境温度不敏感,告诉切换、寿命长等优点,广泛应用于光通讯、光传感领域。


产品描述:

机械光开关是新一代的关键器件,具有低插损,对环境温度不敏感,告诉切换、寿命长等优点,广泛应用于光通讯、光传感领域。



特产:

1.通过双85测试:(85℃ 85%,1000H)

2.低插损:<0.6dB

3.波长范围广:1260-1650nm

4.切换速度快:低至8ms

5.稳定性高

6.不限制路数:2、3、4…N


应用:

1.DTS测温系统

2.光通信系统

3.光传感系统

4.光器件测试


技术参数:

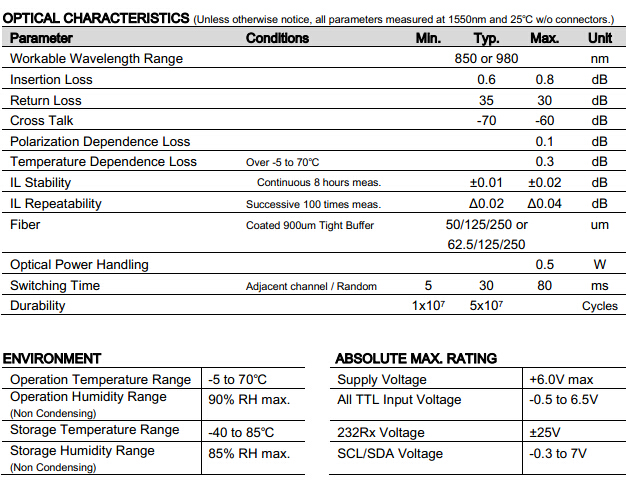

 多模机械光开关(图1)





光学特性

条件

最小值

类型

最大值

单位

有效波长范围



850/980


nm

插入损失



0.6

0.8

dB

回波损耗



35

30

dB

串扰



-70

-60

dB

极化相关损耗




0.1

dB

温度依赖性损耗

5~70°C



0.3

dB

IL稳定性

连续8h测量


±0.01

±0.02

dB

IL重复性

连续100次测量


Δ0.02

Δ0.04

dB

纤维

涂层900um密封缓冲器


50/125/250或62.5/125/250


um

光功率处理




0.5

W

切换时间

相邻频道/随机

5

30

80

ms

耐久性


1×107

5×107


Cycles



环境

工作温度范围

-5~70°C

工作湿度范围(无冷凝)

最大90%RH

储存温度范围

40~85°C

储存湿度范围(无冷凝)

最大85%RH



绝对最大额定值

电源电压

最大+6.0V

所有TTL输入电压

-0.5~6.5V

232Rx电压

±25V

SCL/SDA电压

-0.3~7V
