产品介绍产品参数

浩源光电专业提供各种Swept Wavelength Tunable Laser （扫频可调谐激光器，或称波长扫描可调谐激光器，Broadsweepers），这是一种具备波长快速扫描功能的外腔式可调谐半导体激光器，调谐精度高，波长重复性高。在850nm波段具有50nm调谐带宽，在1060nm波段具有60nm调谐带宽，也可以根据客户要求提供70~80nm的调谐带宽。这一系列激光器的选频装置是一个带主动温控的调谐高速窄带AOTF。这保证了这一系列扫频激光器的非常高的扫描速度，其最快扫描速度可达7us。此外，AOTF也保证了扫描的非常高的线性。这一系列扫频可调谐激光器的波长分辨率为0.05nm。AOTF的射频控制信号可以根据客户对波长扫描的特殊时序需求在出厂前进行编程。对AOTF的主动温控技术保证了扫频可调谐激光器的长寿命，高波长输出稳定性，高波长重复精度。特殊设计的高速高精度闭环功率控制系统保证了在全光谱高速波长扫描（100,000 nm/s.）过程中依然能保证非常高的功率稳定性。精心设计的外腔结构保证了在整个扫描波段的极高的光谱纯度，边模抑制比达-50 dB。这一系列扫频可调谐激光器广泛应用于（光学相干断层扫描）optical coherence tomography （OCT），干涉测量，光谱学，光纤传感等领域。

扫描激光光源(图1)

机盒图：

扫描激光光源(图2)

机箱前面图

扫描激光光源(图3)

机箱背面图

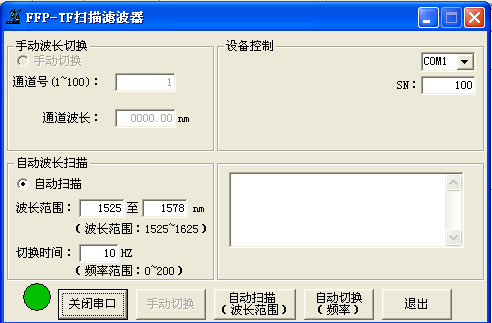

PC软件界面图如下：

扫描激光光源(图4)

说明：串口没连接上时，指示灯位红色，连接上为绿色；

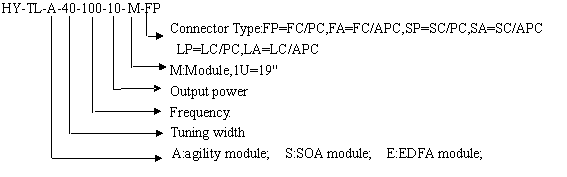

订购信息

HY-TL-A-40-100-10-M-FP

中文描述：浩源光电扫描激光光源

扫描激光光源(图5)

规格说明：

技术规格 Technical Specification	Scanning laser light source
参数Parameters	单位 Unit	数值 Values
光参数 Optical parameters		Min	Type	Max
波长扫描范围 Wavelength Scan Range	nm	1525		1578
3dB带宽 3dB Bandwidth	pm	0.3		25
平坦度 Flatness	dBm	0.01	0.05	0.1
输出光功率 Output Optical Power	mw	0.8	1.5	1.8
扫描频率 Scanning frequency	HZ	1		10
光纤连接头 Fiber Optic Connector		根据用户要求定义
控制方式 Control
RS232控制 RS232 Control	本地	协议控制
电平接口控制 Level Interface Control	本地	电平控制 3.3V LVTTL
数据接口 Data Interface
RS232 Serial Interface		DB9
/CS功率选择 Power Output select ①		SMB
SYN同步信号 Synchronization Single input②		SMB
机械规格 Mechanical Specifications
尺寸 Size	mm	126×157×24
重量 Weight	kg	0.5
环境 Environment
工作温度 Operating Temperature	℃	-20~ +70
工作湿度 Operating Humidity	RH（%）	+5~+85
储存温度 Storage Temperature	℃	-10~+85
储存湿度 Storage Humidity	RH（%）	+5~+85
电气规格 Electrical Specifications
DC电源输入 DC input	V	±12

①：CS为低电平时，tunable laser 循环工作；CS为高电平时，tunable laser停止输出，即无光信号输出；

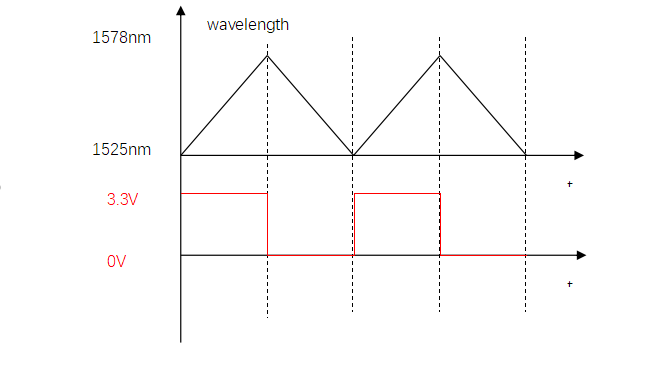

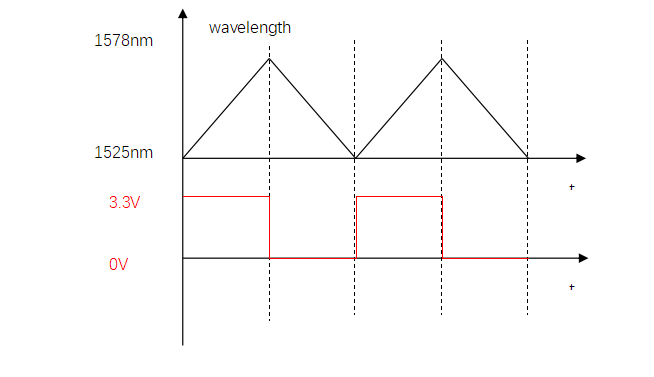

②：同步信号示意图
